东京热无码人妻系列综合网站,日本妇乱子伦视频,中文字幕乱码人在线视频1区,久久久久女教师免费一区

聚脲：

聚脲是由異氰酸酯組份與氨基化合物組份反應生成的一種彈性體物質(zhì)。分為純聚脲和半聚脲，他們的性能都是不一樣的，聚脲的***基本的特性就是防腐、防水、耐磨等。

聚脲發(fā)展史：

美國的Texaco（現屬Huntsman）公司的Dudley J.PrimeauxⅡ率先研發(fā)成功噴涂聚脲彈性體技術(shù)， ? 1989年***發(fā)表研究論文。1991年該技術(shù)在北美地區投入商業(yè)應用，立即顯示出其優(yōu)異的綜合性能，受到用戶(hù)歡迎。開(kāi)發(fā)噴涂聚脲體系的公司還有Huntsman、Enviro Chem、Speciality Products Inc、Signature Lining、Mobile Enterprise和Madison Chemical Industries Inc等。

澳大利亞于1993年引進(jìn)該技術(shù)，日本于1995年引進(jìn)該技術(shù)，韓國于1997年引進(jìn)該技術(shù)，并相繼投入商業(yè)應用。聚脲涂料體系的發(fā)展階段與國內外現狀，聚脲涂料體系的發(fā)展經(jīng)歷了以下5個(gè)階段：***階段：純聚氨酯;第二階段：聚氨酯-聚脲;第三階段：純聚脲/芳香族;第四階段：脂肪族/聚天冬氨酸防腐裝飾體系;第五階段：各種改性高性能防腐防水體系。?

為了更好地推動(dòng)聚脲技術(shù)在世界各地的蓬勃發(fā)展，及時(shí)交流信息、開(kāi)發(fā)市場(chǎng)，實(shí)現資源共享，2000年美國成立了“聚脲發(fā)展協(xié)會(huì )”。協(xié)會(huì )的宗旨是：發(fā)展新的營(yíng)銷(xiāo)策略，促進(jìn)聚脲及PDA的成長(cháng);為會(huì )員構建一個(gè)討論聚脲問(wèn)題的專(zhuān)門(mén)場(chǎng)所;為聚脲產(chǎn)品建立相關(guān)的標準;明確聚脲的定義;每年定期召開(kāi)討論會(huì )，定期舉辦聚脲操作培訓課程。歐洲聚脲發(fā)展協(xié)會(huì )于2007年末成立并召開(kāi)了首屆年會(huì )，這標志著(zhù)聚脲技術(shù)正式向全世界大規模發(fā)展。

聚脲的特點(diǎn)：

1、不含催化劑無(wú)揮發(fā)，快速凝固，可在任意曲面，斜面，平面及垂直面上噴涂成型，而且不產(chǎn)生流掛現象，10秒鐘左右初凝，1分鐘就可以上人行走。

2、對溫度和濕度不敏感，可以在-28°條件下施工，就算在冰面上都可以噴涂固話(huà)。

3、聚脲為雙組分反應材料，100%固化，無(wú)揮發(fā)，不污染，對環(huán)境友好，屬于環(huán)保材料。

4、超強的理化性能，極高的抗張以及抗沖擊強度，柔韌性，耐磨性，耐老化，防濕滑，防腐蝕。

5、穩定性能優(yōu)越，可在120°一下長(cháng)期使用，并且能夠承受350°的短期熱沖擊。

6、基礎原型保持良好，無(wú)接縫，整體施工，涂層連續，致密，美觀(guān)實(shí)用。

7、良好的粘結力，可以在混凝土，鋼結構，木材等眾多材料上使用。

聚脲產(chǎn)品在歐美地區已經(jīng)有十幾年的使用歷史，被稱(chēng)為二十世紀涂料涂裝行業(yè)***偉大的發(fā)現。

港珠澳大橋隧道防水施工工藝及流程

港珠澳大橋島隧工程是目前世界范圍內綜合難度和規模***大的隧道工程，該工程于2011年1月正式開(kāi)工，西人工島長(cháng)度為625m，***寬處190m，面積9.7萬(wàn)平方米。外包防水設計為噴涂聚脲防水涂料，該材料特點(diǎn)：附著(zhù)力好、高強度、高彈性，連續無(wú)接縫，而且具有良好的耐磨性、耐化學(xué)腐蝕性和耐老化性，使用噴涂聚脲防水涂料作防腐、防水層是提高橋梁結構耐久性的重要手段。

一、島隧工程外包防水范圍及構造層次

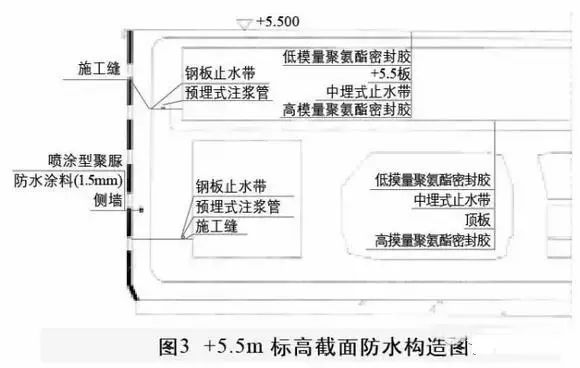

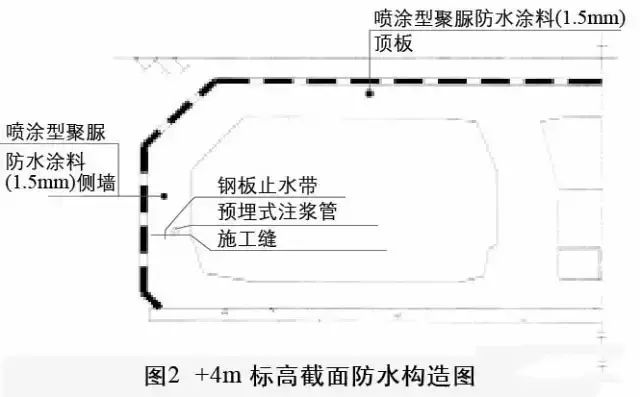

噴涂聚脲防水涂料范圍為所有+5.5m標高以下的結構(不包括+5.5m板頂面)迎水面，包括外側墻表面、+4m標高板頂面等。詳見(jiàn)圖2、圖3。

二、施工工藝

施工流程：基層處理→基層修補→底涂施工→聚脲噴涂→特殊部位處理→聚脲涂層修補

操作要點(diǎn)

1.基層處理

使用角磨機將所有需要噴涂的基面打磨并除塵，徹底去除表面的浮漿、起皮、疏松和雜質(zhì)等結合薄弱的物質(zhì)，使基層獲得合適的粗糙度，增強噴涂聚脲涂層與基層的粘結強度。對于局部油污，可用丙酮或酒精清洗。

2.基層修補

根據現場(chǎng)實(shí)際情況，混凝土基面打磨后針孔全面分布較多，無(wú)法采用局部修補的辦法，只能采用全面批刮修補膩子封孔來(lái)滿(mǎn)足聚脲噴涂質(zhì)量要求需要，全面批刮修補膩子目的是封填針孔及找平。

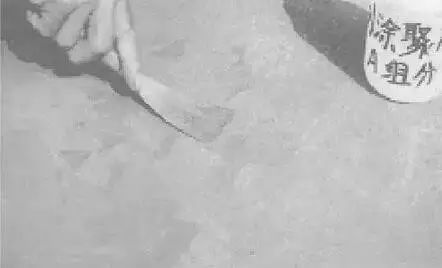

1) 采用xxx公司生產(chǎn)的環(huán)氧類(lèi)聚脲配套修補膩子，按廠(chǎng)家設定配比(配比為：A:B:石英砂和水泥=4:1:適量的石英砂和水泥) 攪拌均勻，根據基面實(shí)際缺陷程度大小，加入適量的石英砂和水泥做填料對混凝土基面封填刮涂，刮涂涂層時(shí)不宜流掛及過(guò)厚，只需把針孔封填嚴實(shí)就好。如全面批刮修補膩子后仍有大量針孔，需重復批刮或局部修補。

2) 基面基本達到要求時(shí)，修補膩子完全固化后，使用角磨機輕度打磨修補后的基面去除浮漿及灰塵。

3) 輕度打磨后發(fā)現基面仍有較明顯的針孔，仍需局部采用修補膩子修補針孔，至基面達到噴涂聚脲要求(基面***終只允許有少許細小針眼，但不允許有大的孔洞及缺陷)

4) 根據現場(chǎng)氣溫等氣候條件，***后一次修補膩子完全固化后(一般為24小時(shí)后)，可進(jìn)行配套底涂施工。

3.底涂施工

底涂材料采用賽力克公司生產(chǎn)的高固含聚氨酯配套底涂，按廠(chǎng)家設定配比(配比為：A:B=3.5:1) 攪拌均勻滾涂或涂刷，大面積施工采用輥涂或機械噴涂工藝，邊角溝槽輔以涂刷。要求涂布均勻，無(wú)漏涂、無(wú)堆積?，F場(chǎng)作業(yè)時(shí)，應做好合格基層的保護，防止二次污染。底涂徹底干后可以噴涂聚脲(一般為6-24小時(shí))。

4. 噴涂聚脲彈性體防水涂料

1) ***后一次檢查修補膩子或底涂后的基面是否符合噴涂聚脲要求，如不符合繼續修補，如符合時(shí)做好材料及設備準備，待噴。

2) 現場(chǎng)施工操作人員作好勞動(dòng)安全保護。噴涂作業(yè)工人配備必要的勞保用品。包括工作服、護目鏡、防護面具、口罩、手套、安全鞋、急救箱等。

3) 正式開(kāi)始噴涂前，先用塑料布將噴涂區域以外的區域進(jìn)行遮擋，并按設計要求預先做好工程細部構造處理，再進(jìn)行大面積噴涂，施工現場(chǎng)應保持良好通風(fēng)。

4) 聚脲涂料由甲組(A組)和乙組(B組)兩種組份組成。聚脲防水涂料噴涂施工前，檢查A、B兩組份物料是否正常，使用時(shí)將B料用氣動(dòng)攪拌器進(jìn)行充分攪拌，并使之均勻，施工過(guò)程中保持連續攪拌。噴涂設備由專(zhuān)業(yè)人員管理和操作，根據材料特性、施工現場(chǎng)條件等適時(shí)調整設備各項參數，確保涂層噴涂質(zhì)量。嚴禁現場(chǎng)向涂料中添加任何稀釋劑，嚴禁混淆A、B組分進(jìn)料系統。

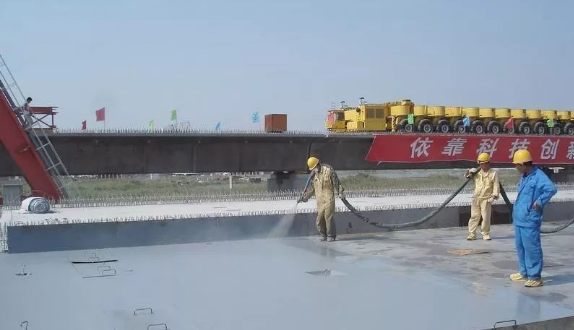

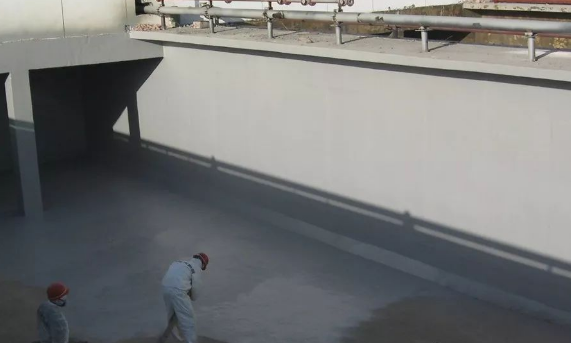

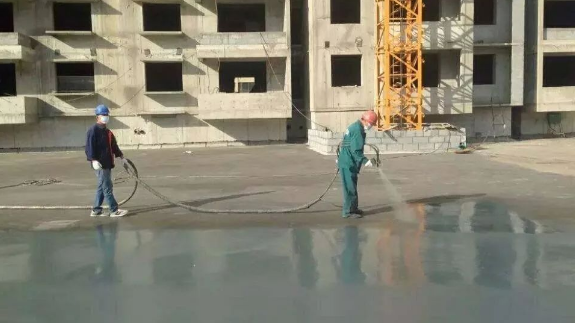

5) 噴涂作業(yè)時(shí)，操作員手持噴槍噴涂施工，噴槍宜垂直于待噴基層，距離適中，移動(dòng)速度均勻；噴涂順序為先難后易、先上后下，縱橫交叉噴涂至設計要求的厚度，應連續作業(yè)，一般人工噴涂2遍能達到1.5厚。噴涂作業(yè)時(shí)，如發(fā)現異常情況，應立即停止作業(yè)，檢查并排除故障后方可繼續施工。

6) 桶內涂料每次應盡量用完，如噴涂作業(yè)結束后桶內尚有余料，且下次噴涂間隔超過(guò)24h時(shí)，應向A料桶內充氮氣或干燥空氣密封保存。

5.特殊部位處理

1) 變形縫處防水

變形縫處設置了外貼式止水帶，將止水帶兩側混凝土打磨，使止水帶與混凝土表面相平，環(huán)氧砂漿填充縫隙并打磨平整，人工清理止水帶上浮漿、油污等，必要時(shí)使用丙酮或酒精等有機溶劑沖洗，使止水帶表面干凈無(wú)污染。變形縫止水帶l00cm寬范圍聚脲涂層需加厚至2mm在噴涂到此部位時(shí)，比大面積多噴一遍從而達到設計厚度。

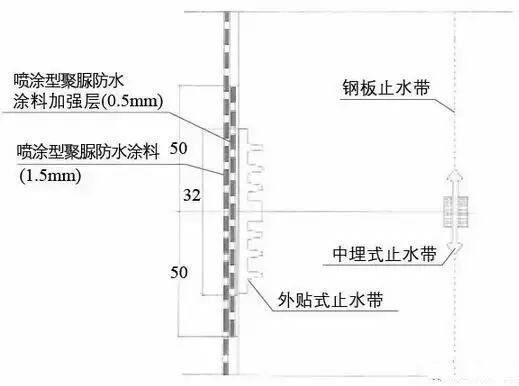

（圖：變形縫處外貼式止水帶聚脲涂層構造）

2) 陰陽(yáng)角處聚脲涂層構造

陰角處平、立面各30cm范圍內聚脲涂層厚度為2mm，陽(yáng)角處平、立面各20cm范圍內聚脲涂層厚度為2mm。

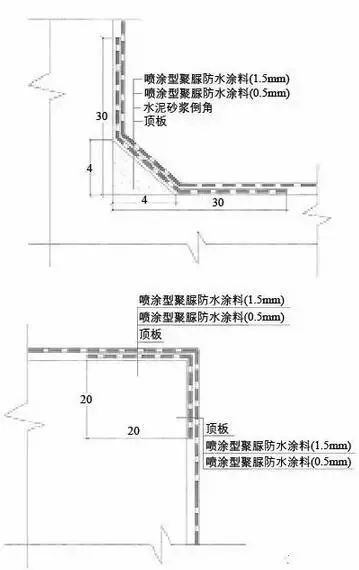

（圖：陰陽(yáng)角處聚脲圖層構造）

3) 收頭處防水

頂部收頭至+5.5板頂邊緣(非變形縫處涂層不需加厚)，需設置低模量聚氨酯密封膠封邊；底部收頭需至底板倒角下口。

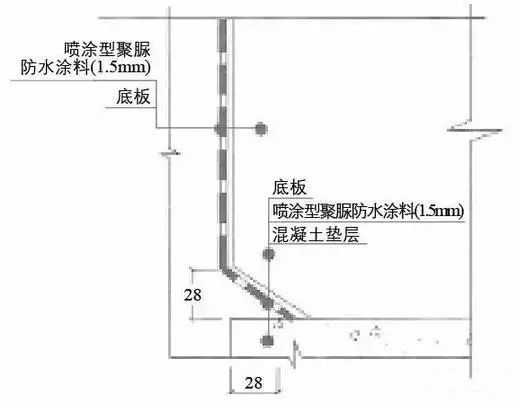

（圖：底部收頭處聚脲圖層構造）

4) 變形縫頂部及底部都需在收頭處設置低模量聚氨酯密封膠封邊，底部收頭只需至底板倒角上口。變形縫底部收頭處聚脲涂層構造見(jiàn)圖。

（圖：變形縫收頭處聚脲涂層構造）

5) 側墻頂部回填土面以上，+5.5m標高以下部分，聚脲涂層需加厚至2mm，并需設置聚乙烯泡沫保護板，厚度l0mm。

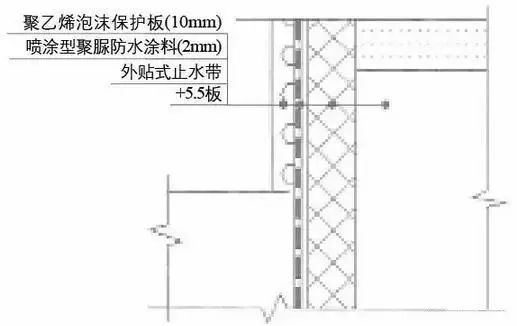

（圖：側墻頂部回填土面處構造圖）

6) 搭接施工

噴涂聚脲防水涂層兩次施工間隔在6小時(shí)以上，需要搭接連成一體的部位，在***次施工時(shí)應預留出15~20cm的操作面同后續防水層進(jìn)行可靠的搭接。施工后續防水層前，應對已施工的防水層邊緣15cm寬度范圍內的涂層表面進(jìn)行清潔處理，保證原有防水層表面清潔、干燥、無(wú)油污及其他污染物。采用高固含聚氨酯搭接底涂，對原有防水層表面15cm范圍內做預處理，在4~24小時(shí)之內噴涂后續防水層，后續防水層與原有防水層搭接寬度至少l0cm。

6. 聚脲涂層修補

當噴涂聚脲完成一個(gè)面的施工時(shí)，必須及時(shí)檢查，如發(fā)現有針孔時(shí)及時(shí)采用少量手刮聚脲材料按比例用手工快速調制封堵針孔。

如果在噴涂過(guò)程中出現小于250cm2的鼓包，修補涂層時(shí)，先剔除鼓包，清除損傷及粘結不牢的涂層，并將缺陷部位邊緣100mm范圍內的涂層及基層打毛清理干凈，涂高固含聚氨酯配套底涂。底涂固化后，采用少量手刮聚脲材料按比例用手工修補至設計厚度。

對于大于250cm的鼓包及破損處，應剔除至混凝土基層，重新刮涂基層處理劑、按設計要求厚度噴涂聚脲涂層，噴涂聚脲涂層之前應采用高固含聚氨酯配套底涂對原有防水層表面進(jìn)行處理。?防止重新噴涂的涂層與原聚脲涂層界面粘結不牢而產(chǎn)生分層。
